01

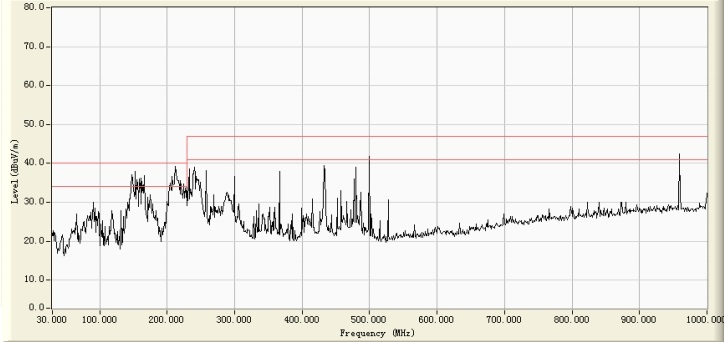

初次测试波形

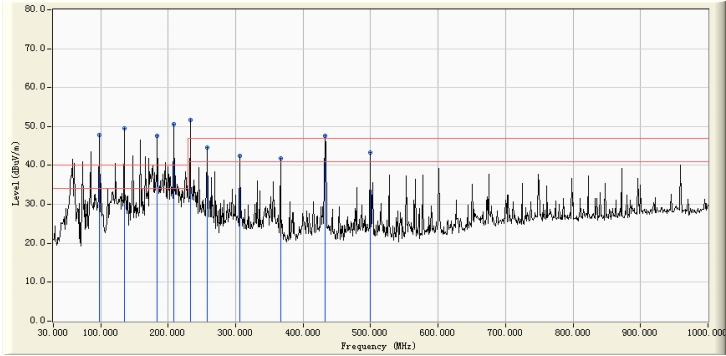

案例还原,在做EN55022辐射发射摸底测试的时候,第一次扫描结果通过仪器保存下来,从案例中可以看到,结果显示有多个频点超标,从30MHz--300 MHz频率段严重超标,最大超过辐射限值 10 几个 dB,很明显了,还有很大的进步空间或者说改进空间很大。🤣

02

原因分析

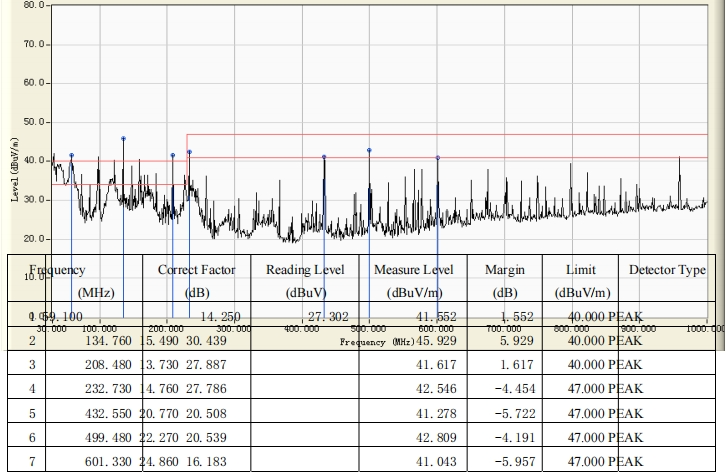

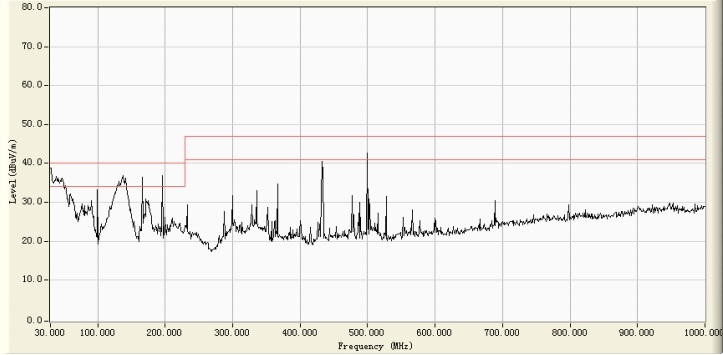

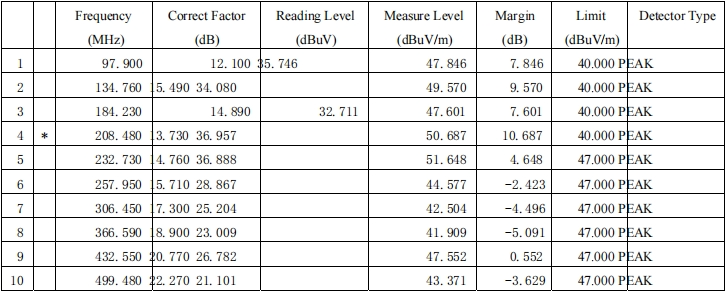

    案例中,测试人员在原因分析阶段作了一些尝试。首先说一下,这次测试的是一台电脑一体机,所以测试人员怀疑是不是哪个接口引起的辐射超标。就有了把相关外设例如鼠标、键盘等接上后测试对比一下的想法。可以看到接上外设和没接外设的波形相差还是很大的。从波形图中我们发现产品的接口部分带出的干扰很大,再进步的排查中,就是把外设一个一个逐渐拔掉,终于把干扰的端口集中到音频输出部分。

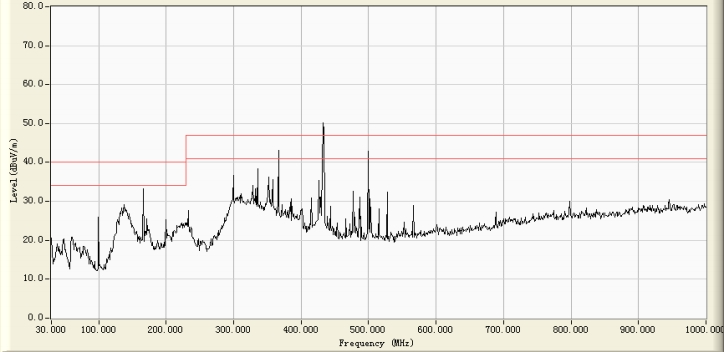

    可以看到,这是一款电脑主机并且是一款一体机。测试人员起先以为是滤波不够,所以首先就对音频输出线加了 600 欧姆的磁珠,频率针对 200M 附近,但是结果基本上没有太大变化。经过上述的实验后才把问题点定位到音频输出口这边。

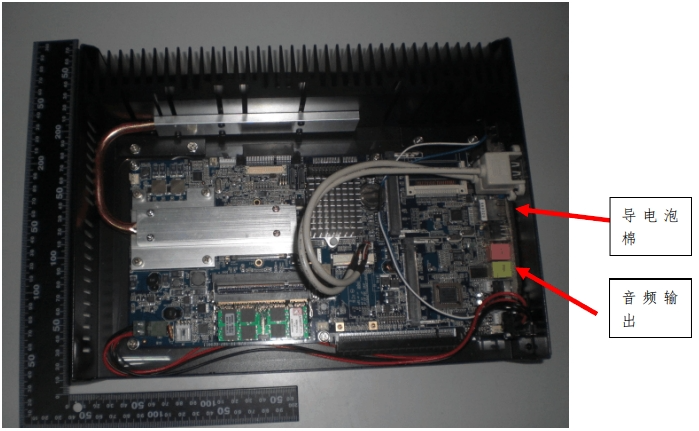

    后来,经过认真检查,发现输出的地和主板前面的地都是隔开的起初以为这边地会通过导电泡棉连接到一起,设计的初衷是希望接口的地通过导电泡棉和外壳连接起来,但是,在无意中发现导电泡棉跟机箱根本就没有连通!!!!,因为机箱上有绝缘漆,这样直接导致输出地方没有连接到地。导致了噪音信号全部通过音频放大器的扩大,然后通过音频线辐射出来。

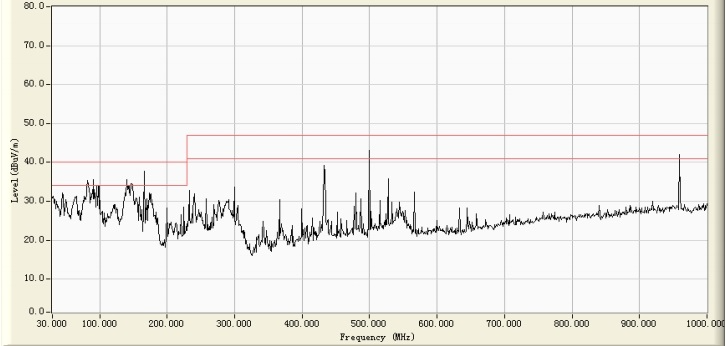

    最终的处理措施,把音频接口处的导电泡棉拿下来,然后把对应部位的外壳的绝缘漆刮掉,再把导电泡棉安装回去,并用万用表测量一下确保地和外壳之间是连通的。最终再次测试波形通过,波形图如下:

总结:

    PCB设计时要保证信号的完整性,当然不同部件之间的接地也要关注是否完整。
